金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。
TKLZ系列金属转子流量计主要技术参数
（1）基本
测量范围：水（20℃） 2.5-150000L/h
空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S
DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供
（2）远传装置
①SK5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4
②SKE-HD变送器
电源影响：<0.1%（不含数字分辨率[70μA）
负载影响：<0.1%（不含数字分辨率[70μA）
电流损耗：4 ～ 21.6mA，相对于测量值的0%
负载阻抗：0 ～ 800
工作电压：12.8 ～ 30VCD
二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA
输出信号：4 ～ 20mA
环境温度：-25 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT6
TKLZ系列金属转子流量计规格：
|
通经（mm） |
流量范围 |
压力损失kPa |
|||
|
水L/h* |
空气M3/h* |
水 |
空气 |
||
|
常规型 |
防腐型 |
常规型，防腐型 |
|||
|
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |

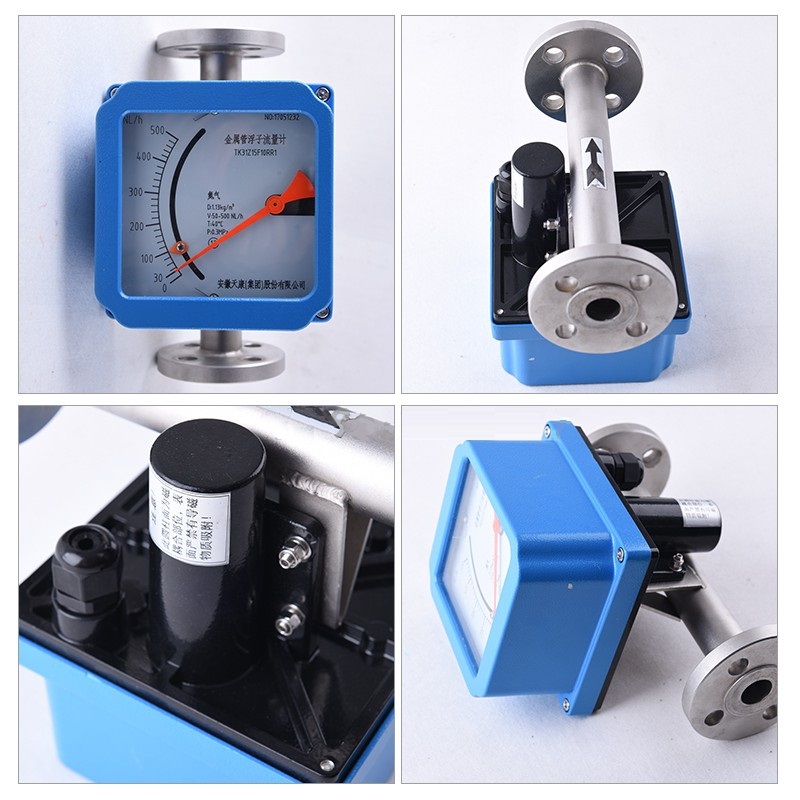

TKLZ系列金属转子流量计产品选型
|
代号 |
测 量管结构 |
|||||||
|
TK-LZ50 |
下 进上出 |
|||||||
|
TK-LZ51 |
下 进上横出 |
|||||||
|
TK-LZ52 |
下 横进上横出 |
|||||||
|
TK-LZ53R |
右 进左出 |
|||||||
|
TK-LZ53L |
左 进右出 |
|||||||
|
代号 |
接 液材质 |
|||||||
|
R0 |
0Cr18Ni2Mo2Ti |
|||||||
|
R1 |
1Cr18Ni9Ti |
|||||||
| R2 | 316L | |||||||
|
RP |
PTFE |
|||||||
|
T1 |
钛 合金 |
|||||||
|
代号 |
管 道口径 |
|||||||
|
DN15 |
15 |
|||||||
|
DN25 |
25 |
|||||||
|
DN50 |
50 |
|||||||
|
DN80 |
80 |
|||||||
|
DN100 |
100 |
|||||||
|
DN150 |
150 |
|||||||
|
DN200 |
200 |
|||||||
|
代号 |
附 加结构 |
|||||||
|
无 |
|
|||||||
|
T |
夹 套型 |
|||||||
|
Z |
阻 尼型 |
|||||||
|
G |
高 温型 |
|||||||
|
Y |
高 压型 |
|||||||
|

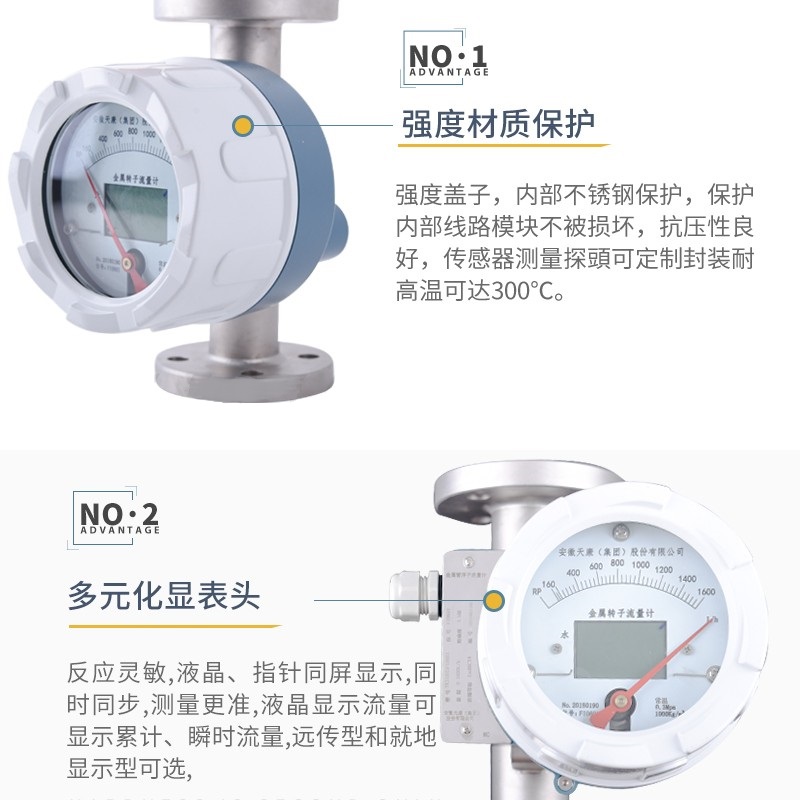

代号 |
指 示器形式代码组合 |
|||||||
|
M1 |
就 地指示器，机械指示瞬时流量 |
|||||||
|
M2 |
供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量 |
|||||||
|
M3 |
供 电型，无机械指示，液晶显示瞬时/累积流量 |
|||||||
|
代码 |
供 电方式 |
|||||||
|
无 |
只 限M1指示器 |
|||||||
|
A |
220VAC，4－20mA输出 |
|||||||
|
B |
电 池供电，无输出 |
|||||||
|
C |
24VDC，二线制供电，4－20mA输出 |
|||||||
|
D |
24VDC，三、四线制供电，4－20mA输出 |
|||||||
|
代号 |
防 爆标志 |
|||||||
|
l |
本 安iaCT5方型壳体 |
|||||||
|
d |
隔 爆Diibt4园壳体 |
|||||||
|
代号 |
报警或脉冲输出 |
|||||||
|
无 |
无报警或脉冲输 出 |
|||||||
|
K1 |
上限报警或一路 脉冲输出 |
|||||||
|
K2 |
下限报警或一路 脉冲输出 |
|||||||
|
K3 |
上、下限报警或 双路脉冲输出 |
|||||||
